Pemilihan pompa hydrant tidak boleh hanya berdasarkan angka pada katalog, tetapi harus melalui hydraulic calculation yang mempertimbangkan water demand, elevasi, kehilangan tekanan sepanjang pipa, kondisi suction, serta verifikasi terhadap kurva kinerja pompa bersertifikat (certified pump curve).

1. Maksud dan Tujuan Pompa Hidrant

Pompa hidrant (fire pump) adalah pompa khusus yang berfungsi menaikkan debit dan tekanan air dari sumber penyediaan menuju jaringan hidrant, standpipe, dan/atau sprinkler, pada saat tekanan sumber air tidak mampu memenuhi kebutuhan hidraulik sistem proteksi kebakaran. Maksud utamanya adalah memastikan setiap Indoor Hydrant Box (IHB) maupun Outdoor Hydrant Box (OHB)/hydrant pillar yang paling jauh secara hidraulis tetap menerima debit dan residual pressure sesuai persyaratan, sehingga air dapat digunakan secara efektif untuk pemadaman.

Pompa hidran memasok air ke jaringan pipa agar setiap box hidran yang digunakan memperoleh debit dan tekanan yang dibutuhkan. Di dalam box hidran tersedia selang, nozzle, dan katup outlet untuk mengalirkan air ke titik kebakaran. Karena itu, kinerja pompa perlu dinilai berdasarkan kondisi aliran dan tekanan pada box hidran yang paling menuntut secara hidraulis.

Tujuan pemasangan pompa hidrant bukan sekadar menyediakan tekanan tinggi, melainkan menjamin keandalan sistem: start otomatis saat tekanan turun, kapasitas cukup untuk operasi simultan beberapa titik hidrant, serta keandalan sumber daya (listrik/diesel) agar sistem tetap berfungsi saat terjadi kebakaran, termasuk saat pasokan listrik utama terganggu.

Pemilihan pompa hydrant tidak boleh hanya berdasarkan angka pada katalog, tetapi harus melalui hydraulic calculation yang mempertimbangkan water demand, elevasi, kehilangan tekanan sepanjang pipa, kondisi suction, serta verifikasi terhadap kurva kinerja pompa bersertifikat (certified pump curve).

2. Tata Letak Tipikal dan Cara Kerja Sistem pompa Hidrant

Secara umum, instalasi fire pump untuk sistem hidrant tersusun dari: fire water tank sebagai sumber air, suction pipe dan isolation valve, ruang pompa berisi jockey pump dan main fire pump beserta controller, check valve dan discharge header, test/flow meter header untuk pengujian berkala, hingga fire main yang mendistribusikan air ke IHB, OHB/hydrant pillar, dan sprinkler bila termasuk dalam sistem. Susunan tipikal ini diilustrasikan pada Gambar 1.

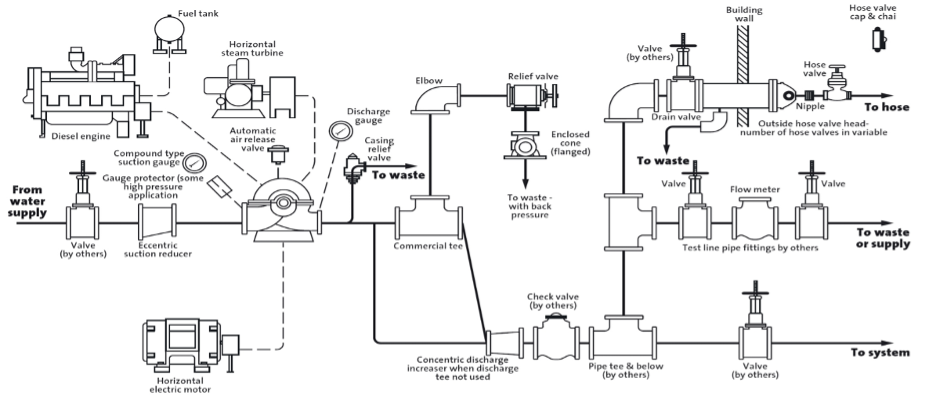

Gambar 1. Tata letak tipikal sistem pompa hidrant, dari suction hingga distribusi ke IHB/OHB/sprinkler

Gambar 2. Fire Hydrant system

Cara kerja sistem: pada kondisi normal, jockey pump menjaga tekanan jaringan pipa tetap stabil dengan mengompensasi kebocoran kecil, sehingga main fire pump tidak sering start/stop. Saat IHB, OHB, atau sprinkler digunakan, tekanan pada jaringan turun; ketika tekanan melewati setting point start yang diprogram pada controller, main fire pump dijalankan secara otomatis untuk memenuhi debit dan tekanan yang dibutuhkan. Sesuai prinsip NFPA 20 dan SNI 6570, main fire pump pada umumnya tetap berjalan hingga dihentikan secara manual oleh operator — bukan berhenti otomatis begitu tekanan kembali naik — kecuali pada konfigurasi tertentu yang secara eksplisit diizinkan standar dan disetujui AHJ.

Check valve pada discharge header mencegah aliran balik ke pompa, sedangkan test/flow meter header digunakan untuk pengujian kinerja pompa secara berkala tanpa mengganggu pasokan ke jaringan hidrant. Status operasi pompa (running, trouble, power failure) umumnya juga dihubungkan ke panel alarm kebakaran agar dapat dipantau petugas gedung.

3. Dasar Standar dan Pasal/Klausul Terkait

Tiga acuan berikut umum digunakan bersama dalam praktik di Indonesia, dan boleh saling melengkapi selama tidak bertentangan dengan persyaratan proyek dan AHJ (Authority Having Jurisdiction):

• SNI 6570:2023 – Instalasi pompa yang dipasang tetap untuk proteksi kebakaran. Menjadi acuan utama instalasi fire pump di Indonesia, termasuk jockey pump (Pasal 4.17), kurva kinerja pompa (Pasal 7.1.2), vertical shaft turbine pump (Pasal 8.1.1), dan uji serah terima (Pasal 4.25).
• SNI 03-1745-2000 – Tata cara perencanaan dan pemasangan sistem pipa tegak dan slang (standpipe & hose) untuk proteksi kebakaran gedung; menjadi rujukan utama debit dan tekanan pada IHB.
• NFPA 20 – Standard for the Installation of Stationary Pumps for Fire Protection; mengatur persyaratan kurva kinerja pompa, suction piping, driver, dan pengujian.
• NFPA 14 – Standard for the Installation of Standpipe and Hose Systems; mengatur klasifikasi standpipe (Class I, II, III) yang menjadi dasar penentuan water demand IHB dan OHB, termasuk minimum residual pressure dan batas tekanan maksimum pada hose connection (175 psi/12,1 bar).

Catatan: nomor pasal/klausul di atas mengacu pada edisi yang umum dirujuk saat artikel ini disusun. Nomor pasal berbeda antar-edisi standar, sehingga wajib diverifikasi ulang terhadap salinan resmi edisi yang diwajibkan kontrak proyek dan AHJ setempat sebelum digunakan untuk perencanaan final.

4. Menentukan Water Demand: IHB dan OHB

Water demand adalah kebutuhan debit total yang harus disediakan pompa hidrant agar seluruh titik yang dipersyaratkan bekerja bersamaan — biasanya titik hydraulically most remote — tetap memenuhi debit dan tekanan minimum. Di Indonesia, kebutuhan ini umumnya dibedakan antara IHB (untuk penghuni gedung) dan OHB/hydrant pillar (untuk petugas pemadam kebakaran), dengan prinsip yang paralel terhadap klasifikasi standpipe Class II dan Class I pada NFPA 14.

4.1 Indoor Hydrant Box (IHB)

IHB menggunakan hose 1½ inci sepanjang ±30 m dengan nozzle jet/spray, ditujukan agar dapat dioperasikan penghuni gedung sebelum petugas pemadam tiba. Mengikuti prinsip Class II pada NFPA 14, debit minimum yang harus tersedia pada outlet IHB yang paling remote adalah sekitar 100 GPM (≈380 lpm) dengan residual pressure minimum 65 psi (≈4,5 bar).

4.2 Outdoor Hydrant Box (OHB) / Hydrant Pillar

OHB atau hydrant pillar menggunakan outlet 2½ inci untuk digunakan petugas pemadam kebakaran, umumnya dengan konfigurasi 2-way pada satu pillar. Mengikuti prinsip Class I pada NFPA 14, debit minimum pada hose connection pertama yang paling remote adalah 500 GPM, ditambah 250 GPM untuk setiap riser tambahan yang dipersyaratkan bekerja bersamaan (maksimum kumulatif 1.250 GPM), dengan residual pressure minimum 100 psi (≈6,9 bar) pada outlet 2½ inci.

Ringkasan perbandingan ditunjukkan pada Tabel 1 dan Gambar 2. Nilai ini adalah acuan umum; debit dan tekanan aktual tetap harus ditentukan lewat hydraulic calculation dan disesuaikan terhadap klasifikasi bahaya kebakaran (light/ordinary/extra hazard), jumlah titik yang harus beroperasi simultan, serta persyaratan proyek/AHJ.

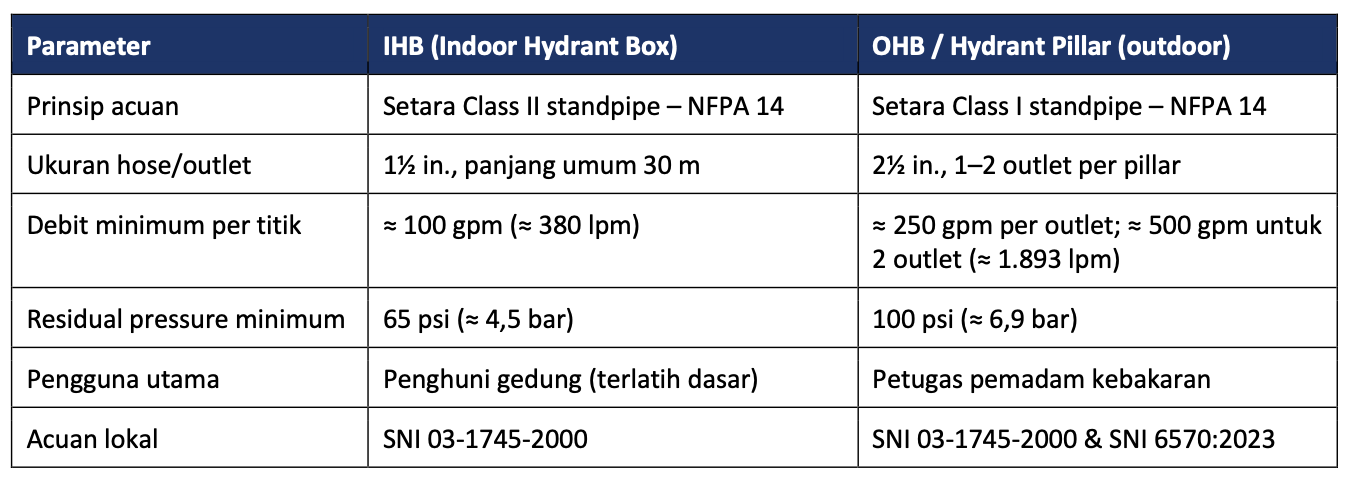

Tabel 1. Perbandingan acuan water demand IHB dan OHB/Hydrant Pillar

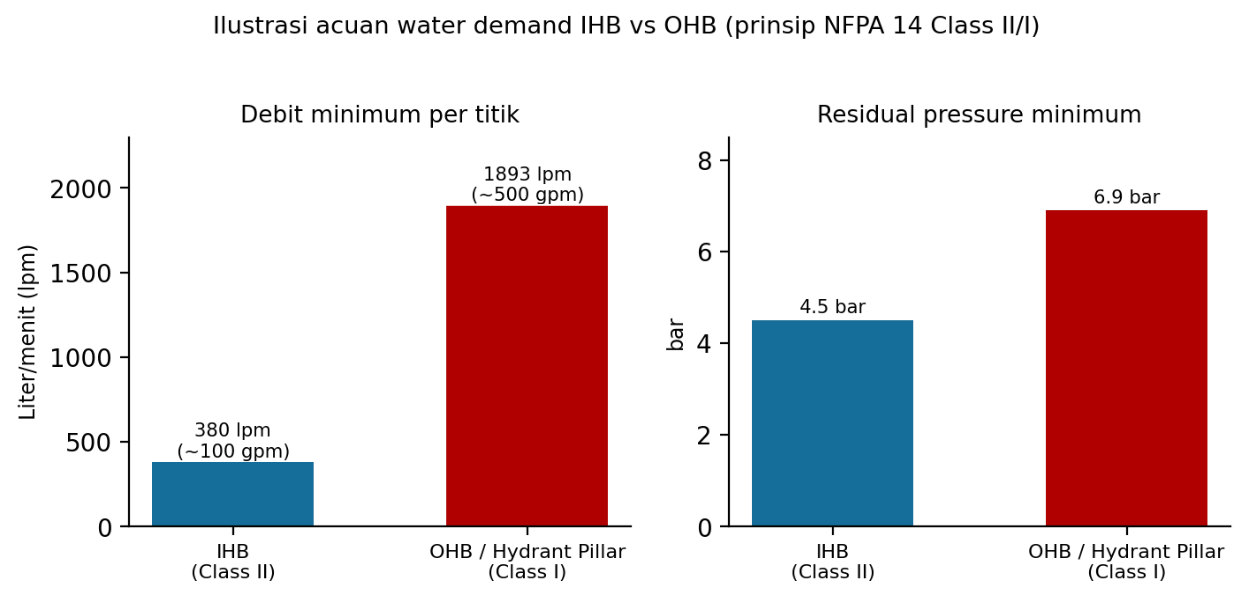

Gambar 3. Ilustrasi perbandingan debit dan residual pressure minimum IHB vs OHB

Total water demand sistem = jumlah debit seluruh titik (IHB dan/atau OHB) yang wajib dianggap beroperasi bersamaan sesuai klasifikasi bahaya dan ketentuan standar yang berlaku, bukan sekadar debit satu titik terjauh saja.

5. Perhitungan Head Pompa

Setelah water demand ditetapkan, langkah berikutnya adalah menghitung total head yang harus disediakan pompa agar titik paling remote tetap memenuhi residual pressure yang dipersyaratkan (lihat Bagian 3), sebagaimana diilustrasikan pada Gambar 5 berikut.

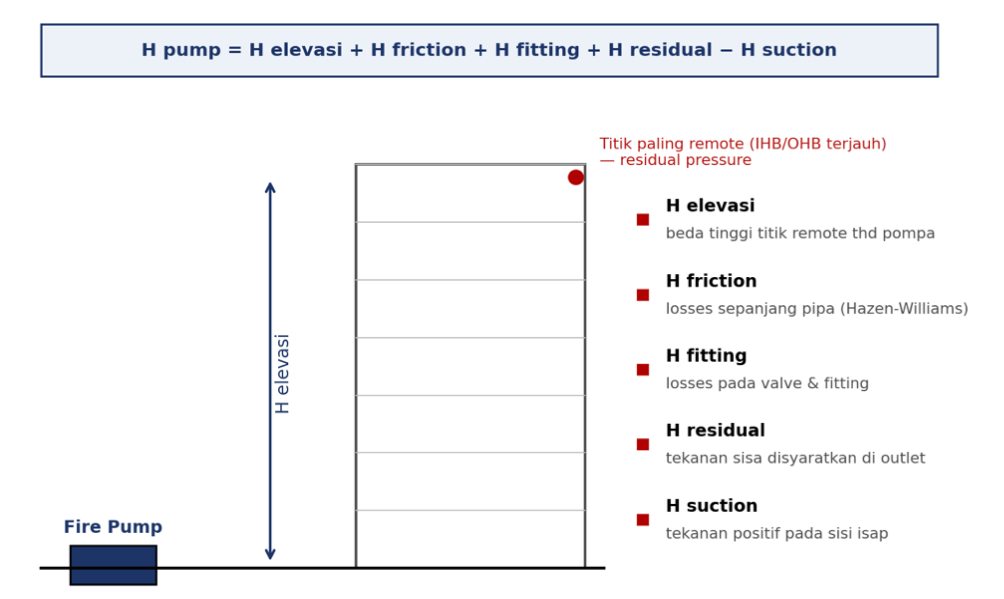

Gambar 5. Komponen perhitungan head pompa hidrant

• H elevasi — beda tinggi antara titik IHB/OHB paling remote terhadap level pompa; pendekatan 1 bar ≈ 10,2 mH₂O.
• H friction — kehilangan tekanan sepanjang pipa akibat gesekan, dihitung dengan metode Hazen-Williams berdasarkan diameter, panjang pipa, material, dan laju alir.
• H fitting — kehilangan tekanan pada valve, elbow, tee, dan reducer di sepanjang jalur menuju titik remote.
• H residual — tekanan sisa minimum yang wajib tersedia di outlet IHB (4,5 bar) atau OHB (6,9 bar), sesuai Bagian 3.
• H suction — tekanan positif pada sisi isap pompa (dari tangki/reservoir); mengurangi total head yang harus dihasilkan pompa.

Contoh Perhitungan

Misalkan titik OHB paling remote berada 60 m di atas pompa, friction loss 15 m, fitting/valve loss 5 m, dan residual pressure yang disyaratkan 100 psi (≈70,3 mH₂O) sesuai Bagian 3.2. Maka:

H pump = 60 + 15 + 5 + 70,3 − 0 = 150,3 m

Dengan demikian, secara preliminary dapat dipertimbangkan fire pump berkapasitas ±1.000 GPM (mengakomodasi 2 OHB simultan) pada head ±150 m. Nilai ini bersifat awal dan wajib diverifikasi terhadap hydraulic calculation lengkap (seluruh diameter, panjang pipa, fitting, dan skenario operasi simultan IHB/OHB/sprinkler) serta terhadap certified pump curve pabrikan.

6. Verifikasi terhadap Kurva Kinerja Pompa

SNI 6570:2023 Pasal 7.1.2 dan NFPA 20 mensyaratkan pompa mampu menghasilkan sekurang-kurangnya 150% rated capacity pada head tidak kurang dari 65% rated head, dengan batas head pada kondisi churn/shutoff tidak melebihi 140% rated head. Ketentuan ini memastikan pompa tetap mampu melayani beberapa titik IHB/OHB yang beroperasi bersamaan tanpa melebihi batas tekanan kerja perpipaan dan hose

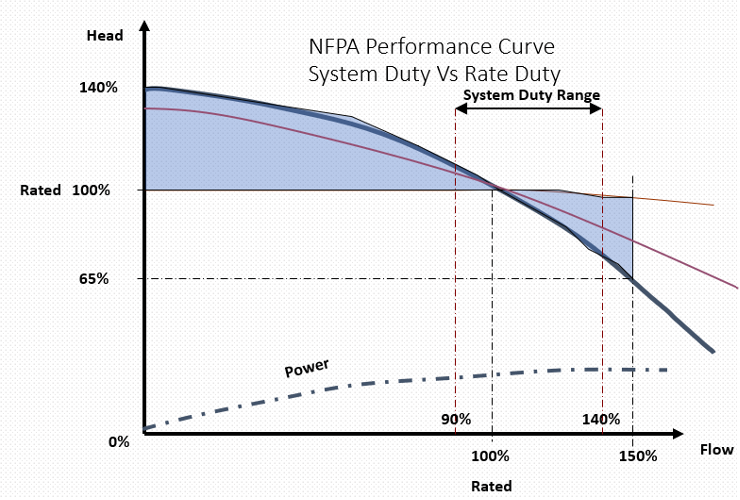

Gambar 6. Bentuk umum kurva kinerja pompa kebakaran sesuai persyaratan NFPA 20/SNI 6570

Kurva pada Gambar 4 menunjukkan tiga titik yang wajib diperiksa pada certified pump curve pabrikan: titik churn (Q = 0%) dengan head tidak boleh melampaui 140% rated head, titik rated (Q = 100%) pada 100% rated head, dan titik overload (Q = 150%) dengan head tidak boleh turun di bawah 65% rated head. Dalam praktik, kurva pompa ini kemudian ditumpangkan (overlay) terhadap kurva kebutuhan sistem (system head curve) hasil hydraulic calculation pada Bagian 5, untuk memastikan titik operasi aktual pompa selalu berada dalam rentang yang memenuhi water demand IHB/OHB pada Bagian 4.

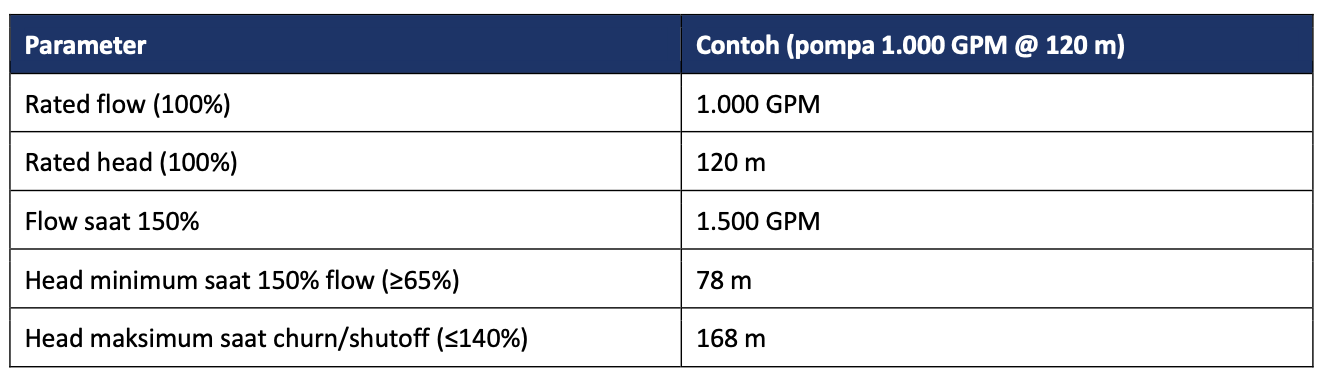

Tabel 2. Contoh verifikasi kurva pompa 1.000 GPM @ 120 mNilai hasil perhitungan preliminary pada Bagian 4 (±1.000 GPM @ ±150 m) harus dicocokkan terhadap certified pump curve pabrikan pada titik rated, 150% flow, dan churn, sebelum ditetapkan sebagai model final.

7. Kesimpulan

Pompa hidrant merupakan bagian dari sistem proteksi kebakaran yang harus dirancang berdasarkan kebutuhan hidraulik aktual, bukan sekadar angka pada katalog. SNI 6570:2023 menjadi acuan utama instalasi fire pump tetap di Indonesia, SNI 03-1745-2000 dan NFPA 14 menjadi dasar penentuan water demand IHB (Class II) dan OHB/hydrant pillar (Class I), sedangkan NFPA 20 mengatur persyaratan kurva kinerja, suction, driver, dan pengujian pompa.

Langkah kunci dalam seleksi pompa hidrant meliputi: menetapkan water demand IHB/OHB yang wajib beroperasi simultan, menghitung total head dari titik paling remote, memverifikasi hasil terhadap certified pump curve pada 100%, 150%, dan churn, serta memastikan seluruh komponen (suction, driver, controller) memenuhi persyaratan standar dan AHJ proyek.

Referensi dan Catatan Standar

• SNI 6570:2023, Instalasi pompa yang dipasang tetap untuk proteksi kebakaran.
• SNI 03-1745-2000, Tata cara perencanaan dan pemasangan sistem pipa tegak dan slang untuk pencegahan bahaya kebakaran pada bangunan gedung.
• SNI 03-1735-2000, Tata cara perencanaan akses bangunan dan akses lingkungan untuk pencegahan bahaya kebakaran pada bangunan gedung.
• NFPA 20, Standard for the Installation of Stationary Pumps for Fire Protection.
• NFPA 14, Standard for the Installation of Standpipe and Hose Systems.
• NFPA 13, Standard for the Installation of Sprinkler Systems, bila sistem sprinkler termasuk dalam hydraulic demand.
